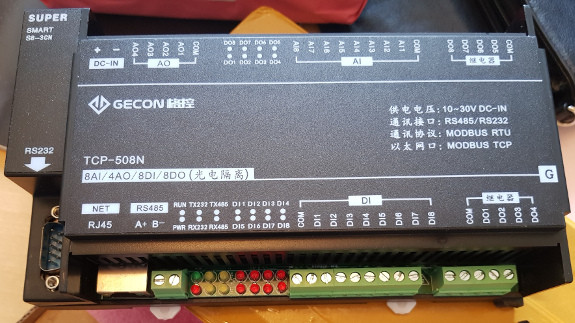

Mô-đun IO Ethernet 8AI + 4AO + 8DI + 8DO Bộ điều khiển công nghiệp Mô-đun thu thập dữ liệu TCP-508N

Mô-đun IO Ethernet 8AI + 4AO + 8DI + 8DO Bộ điều khiển công nghiệp Mô-đun thu thập dữ liệu TCP-508N

Hãng sản xuất: Geconsys/Trung Quốc



Tải xuống dữ liệu: http://pan.baidu.com/s/1i5DOOwX

Thuận lợi:
– AI: 8
– AO: 4
– DI: 8
– DO: 8
– RS232: 1
– RS485: 1
– Ethernet: 1
– Đối với giao thức MODBUS-RTU: Hỗ trợ
– Đối với giao thức MODBUS-TCP: Hỗ trợ

Mô tả:
Mô-đun thu thập dữ liệu chung được sử dụng rộng rãi trong các ngành công nghiệp khác nhau như xây dựng, HVAC, phòng cháy chữa cháy, cấp nước, hóa dầu và bảo vệ môi trường. Nó được hầu hết các nhà tích hợp, công ty tự động hóa và viện nghiên cứu áp dụng. Đây là mô-đun thu thập dữ liệu hiệu quả về mặt chi phí với độ ổn định và độ tin cậy.

Hỗ trợ PLC. Đối với Siemens và những thứ tương tự.
Hỗ trợ Kingview, Force Control, MCGS và các phần mềm cấu hình khác.
Hỗ trợ giao diện RS232, RS485, cho màn hình cảm ứng giao thức Modbus, màn hình văn bản.
Hỗ trợ tất cả các giao tiếp trực tuyến của thiết bị Modbus tiêu chuẩn.
Nếu đạt đến một con số nhất định, các mô-đun chức năng có thể được tùy chỉnh.

Độ ổn định và độ tin cậy của sản phẩm:
– Lựa chọn thiết bị: CPU và các thiết bị chủ chốt khác được nhập khẩu từ Mỹ
– Liên kết sản xuất: quy trình hàn reflow, hàn sản xuất máy tích hợp
– Kiểu dáng công nghiệp: Cổng RS485 cách ly quang điện, chống nhiễu, chống sét
– Hỗ trợ kỹ thuật: Các kỹ sư R&D trực tiếp gặp khách hàng và cung cấp hỗ trợ kỹ thuật
– Đảm bảo chất lượng: chất lượng cấp công nghiệp

Thông số kỹ thuật:
– CPU: Chip nhập khẩu Mỹ, vi xử lý 32-bit tốc độ cao cho ATMEL ARM, 72MHZ
– Hệ điều hành: Đối với GCOS, cơ chế lập lịch 10ms
– Điện áp nguồn: 7-30VDC ở 3W, bảo vệ kết nối ngược nguồn điện, thiết kế cách ly
– Giao diện truyền thông: Thiết kế cách ly DCDC, chống sét 2500V, ESD, bảo vệ quá áp, quá dòng
– Kích thước: Thể tích: 180 x 108 x 44 mm (LxWxH)
– Phương pháp lắp đặt: cố định vít, lắp ray
– Chỉ số môi trường: -40 đến 85oC, 5%~95%RH không ngưng tụ, cấp bảo vệ IP20
– Cơ quan giám sát phần cứng: Hệ thống bảo vệ cơ quan giám sát phần cứng 1 giây
– Cách ly kênh: Cách ly 2500VDC, thiết kế bảo vệ chống nhiễu.

Từ năm 1997, sản phẩm đã được ứng dụng ổn định tại các khu công nghiệp

Thông số RS485/RS232:
– RS485 1 chiều
– RS232 1 chiều
– Tốc độ truyền: 1200-115200
– Giao thức truyền thông: Dành cho MODBUS RTU
– Cấu hình mặc định: 9600.N.8.1, số trạm là 1

UART0-RS485:
– Địa chỉ 1
– Tốc độ truyền: 9600
– Kiểm tra: KHÔNG
– Bit dữ liệu: 8
– Bit dừng: 1
– Loại mô-đun: Mô-đun I/O
– Loại giao thức: Dành cho MODBUS_RTU
– Thời gian đáp ứng 10ms: 100

UART1-RS232:
– Địa chỉ 1
– Tốc độ truyền: 9600
– Kiểm tra: KHÔNG
– Bit dữ liệu: 8
– Bit dừng: 1
– Loại mô-đun: Mô-đun I/O
– Loại giao thức: Dành cho MODBUS_RTU
– Thời gian đáp ứng 10ms: 100

Thông số Ethernet:
– Giao diện truyền thông: Giao diện RJ45
– Giao thức truyền thông: Đối với giao thức MODBUS TCP
– Tốc độ truyền thông: giao tiếp với máy tính chủ, hơn 100 lần mỗi giây
– Băng thông truyền thông: 10M/100Mbps, Ethernet tốc độ cao thực sự
– Địa chỉ IP: 192.168.1.75
– Số cổng: 502
– Liên kết TCP: Nó có thể thiết lập liên kết với 8 máy khách cùng lúc và giao tiếp đồng thời
– Hỗ trợ cáp mạng: Có sẵn cả cáp mạng chéo và cáp mạng trực tiếp và mô-đun có thể thích ứng
– Phần mềm cấu hình:
* Địa chỉ IP: 192.168.1.75
* Số cổng: 502
* Subnet-mask: 255.255.255.0
* Cổng mặc định: 192.168.1.1

AI (Đầu vào tương tự):
– Loại đầu vào: Dòng điện 4~20mA/0~20mA; Điện áp 0~5V/0~10V
– Độ chính xác: Độ chính xác 0.1%, ADC 12 chữ số nhập khẩu từ Mỹ
– Tốc độ làm mới: cập nhật tất cả dữ liệu điểm I/O cứ sau 0,1 giây
– Thiết kế ứng dụng: Thiết kế chống nhiễu cấp công nghiệp, dữ liệu ổn định và đáng tin cậy và thiết kế bảo vệ chống kết nối sai

AO (Đầu ra tương tự):
– Loại đầu ra: Dòng điện 4~20mA/0~20mA; Điện áp 0~5V/0~10V
– Độ chính xác: Độ chính xác 0.2%, chip 12 số nhập khẩu từ Mỹ
– Tốc độ làm mới: cập nhật tất cả dữ liệu điểm I/O cứ sau 0,1 giây
– Thiết kế ứng dụng: thiết kế chống nhiễu cấp công nghiệp, dữ liệu ổn định và đáng tin cậy, thiết kế bảo vệ chống kết nối sai

DI (Đầu vào kỹ thuật số):
– Chế độ ngõ vào: NPN, PNP, tiếp điểm khô, tiếp điểm ướt
– Mức BẬT: 5-30VDC
– Mức TẮT: 0-1VDC
– Tốc độ làm mới: cập nhật tất cả dữ liệu điểm I/O cứ sau 0,1 giây
– Thiết kế ứng dụng: thiết kế chống nhiễu cấp công nghiệp, dữ liệu ổn định và đáng tin cậy, bảo vệ chống kết nối sai

Đầu ra rơle DO:
– Chế độ đầu ra: rơle
– Công suất tiếp điểm: Rơle thường mở: 5A/250VAC, 5A/30VDC
– Bảo vệ cách ly: cách ly opt optpler + cách ly rơle
– Tốc độ phản hồi: 0,01 giây (10ms)
– Thiết kế ứng dụng: thiết kế chống nhiễu cấp công nghiệp, ổn định và đáng tin cậy
