Mã sản phẩm :LabJack T7
Hãng sản xuất: Labjack
Bộ thu thập dữ liệu đa chức năng LABJACK T7 với Ethernet và USB.
Đây là thiết bị thu thập và điều khiển dữ liệu đa chức năng dựa trên USB/Ethernet. Thiết bị này có tốc độ thu thập dữ liệu cao cùng với bộ chuyển đổi ADC độ phân giải cao.
Ngõ vào tương tự:
LabJack T7 có 14 ngõ vào tương tự bên ngoài (AIN0-AIN13). AIN0-AIN3 có sẵn trên các đầu nối vít và cả trên đầu nối DB37. Tất cả 14 ngõ vào tương tự đều có sẵn trên đầu nối DB37. Bộ ghép kênh Mux80 có thể mở rộng số lượng này lên đến 80 kênh đơn hoặc 40 kênh vi sai.
Phạm vi đầu vào tối đa là ±10 volt, với các mức khuếch đại có thể lựa chọn bằng phần mềm là x1, x10, x100 và x1000. Mỗi ngõ vào tương tự có thể được đo đơn hoặc vi sai theo cặp chẵn/lẻ.
Việc đọc ngõ vào tương tự theo kiểu lệnh/phản hồi (được định thời bằng phần mềm) thường mất 1-4 ms tùy thuộc vào số lượng kênh và cấu hình giao tiếp. Luồng dữ liệu đầu vào được định thời bằng phần cứng có tốc độ tối đa thay đổi theo độ phân giải từ 4 ksamples/s ở 18 bit đến 50 ksamples/s ở 16 bit.
Có thể kết nối trực tiếp các cặp nhiệt điện với T7. T7 có cảm biến nhiệt độ bên trong, có thể được sử dụng để bù nhiệt độ điểm nối lạnh. DAQFactory tích hợp chức năng tuyến tính hóa cặp nhiệt điện như một hàm chuyển đổi.
Để biết thêm thông tin về các đầu vào tương tự, xem Mục 15 và Phụ lục A của Hướng dẫn sử dụng. Để biết thông tin về tốc độ dữ liệu, xem Mục 3.1 và Mục 3.2. Hướng dẫn sử dụng có thể được tìm thấy trên Trang hỗ trợ T7 . Đầu ra
Tương tự:
LabJack T7 có 2 đầu ra tương tự (DAC0 và DAC1) có sẵn cả trên các đầu nối vít và đầu nối DB37. Mỗi đầu ra tương tự có thể được đặt ở điện áp từ 0 đến 4,9 volt với độ phân giải 12 bit. Các đầu ra tương tự dựa trên điện áp tham chiếu thực.
Các đầu ra tương tự được cập nhật ở chế độ lệnh/phản hồi, với thời gian cập nhật điển hình là 1,2-4,0 ms tùy thuộc vào cấu hình giao tiếp.
Để biết thêm thông tin về các đầu ra tương tự, xem Mục 16 của Hướng dẫn sử dụng trên Trang hỗ trợ .
Giao diện I/O số:
LabJack T7 có 23 kênh I/O số, có thể được cấu hình riêng lẻ là đầu vào, đầu ra cao hoặc đầu ra thấp. 8 trong số các đường này được gọi là I/O số linh hoạt (FIO) và có thể được cấu hình bằng phần mềm thành tối đa 6 bộ định thời và 2 bộ đếm.

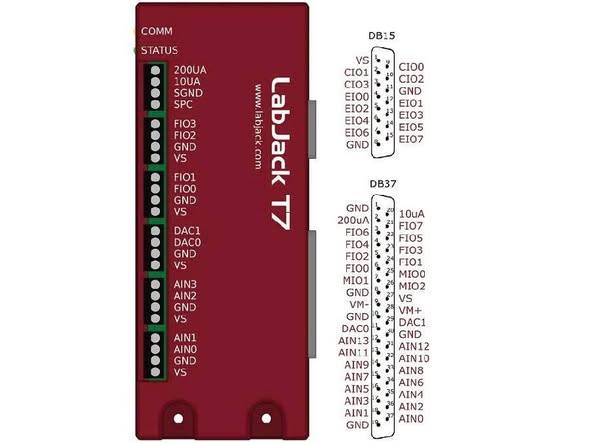

4 FIO đầu tiên có sẵn trên các đầu nối vít và đầu nối DB37. Tất cả 8 FIO và 3 MIO đều có sẵn trên đầu nối DB37, và 8 EIO và 3 CIO có sẵn trên đầu nối DB15.
Các thao tác đọc/ghi lệnh/phản hồi (được định thời bằng phần mềm) thường mất 1,2-4,0 ms tùy thuộc vào cấu hình giao tiếp. Các đầu vào số cũng có thể được đọc trong luồng đầu vào được định thời bằng phần cứng, trong đó tối đa 16 đầu vào được tính là một kênh luồng duy nhất.
Để biết thêm thông tin về I/O số, xem Mục 14 và Phụ lục A của Hướng dẫn sử dụng. Hướng dẫn sử dụng có thể được tìm thấy trên Trang hỗ trợ T7 .
Bộ định thời:
Có thể cấu hình tối đa 4 đầu vào/đầu ra kỹ thuật số làm bộ định thời. Các bộ định thời rất linh hoạt, cung cấp các tùy chọn như đầu ra PWM, định thời xung, đếm xung và đầu vào cầu phương.
Bộ đếm :
Có thể cấu hình tối đa 2 đầu vào/đầu ra kỹ thuật số làm bộ đếm 32 bit. Vì đếm là một trong những chế độ khả thi của các bộ định thời ở trên, nên T7 có tối đa 6 đầu vào đếm.
Bảo vệ I/O:
Tất cả các đường I/O trên T7 đều được bảo vệ chống lại các quá áp nhỏ.
Nguồn điện:

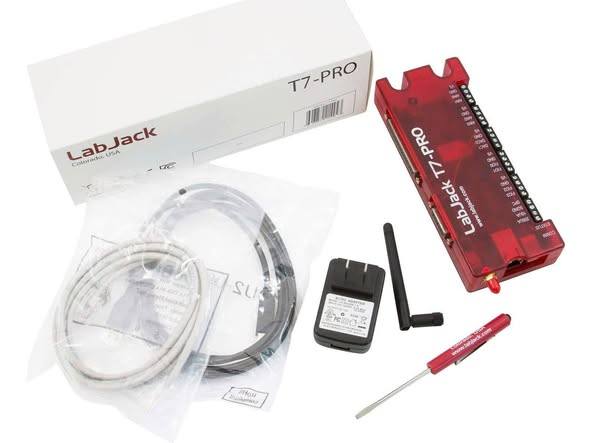

Nguồn điện có thể được cung cấp bởi cáp USB hoặc nguồn điện 5 volt bên ngoài (đã bao gồm). Khi chỉ kết nối Ethernet và sử dụng nguồn điện cách ly (chẳng hạn như bộ chuyển đổi nguồn đi kèm), toàn bộ T7 được cách ly điện.
Ứng dụng số lượng kênh cao:
Bằng cách sử dụng các hub USB hoặc switch Ethernet, nhiều LabJack có thể được kết nối với một PC duy nhất, cung cấp giải pháp tiết kiệm chi phí cho các ứng dụng tốc độ thấp, số lượng kênh cao.
Modbus:
Modbus là một giao thức lệnh/phản hồi tiêu chuẩn công nghiệp cho thiết bị thu thập và điều khiển dữ liệu. T7 hỗ trợ Modbus/TCP bằng phần cứng, vì vậy bất kỳ phần mềm nào hỗ trợ Modbus/TCP đều có thể giao tiếp với T7 mà không cần thêm phần mềm/trình điều khiển nào khác.
Đảm bảo sự hài lòng:
Tất cả các sản phẩm chúng tôi bán đều được bảo hành hoàn tiền trong 30 ngày. Nếu vì bất kỳ lý do gì, bạn không hài lòng với sản phẩm, hãy liên hệ với chúng tôi để được hoàn tiền hoặc đổi sản phẩm. Ngoài ra, LabJack T7 được bảo hành có giới hạn 5 năm.
Hỗ trợ kỹ thuật:
Tất cả các thiết bị LabJack đều được hỗ trợ kỹ thuật trọn đời. Các nguồn hỗ trợ bao gồm diễn đàn, Câu hỏi thường gặp, email và điện thoại.
Phần mềm, Trình điều khiển và Ví dụ:
DAQFactory là phần mềm đo lường và tự động hóa của AzeoTech. Phiên bản miễn phí, DAQFactory Express , hỗ trợ các dòng T7/ U3/U6/UE9/U12. Trang Hỗ trợ có trình điều khiển và mã ví dụ. Chúng tôi có trình điều khiển cho ba hệ điều hành chính và các ví dụ cho hầu hết các ngôn ngữ lập trình phổ biến.
Để biết thêm thông tin:
Hướng dẫn sử dụng trên Trang Hỗ trợ T7 có đầy đủ thông tin chi tiết về cách làm việc với T7. Bạn cũng sẽ tìm thấy các hướng dẫn nhanh và bất kỳ tài liệu nào khác mà chúng tôi đã xuất bản về T
