Giới thiệu tổng quan sản phẩm

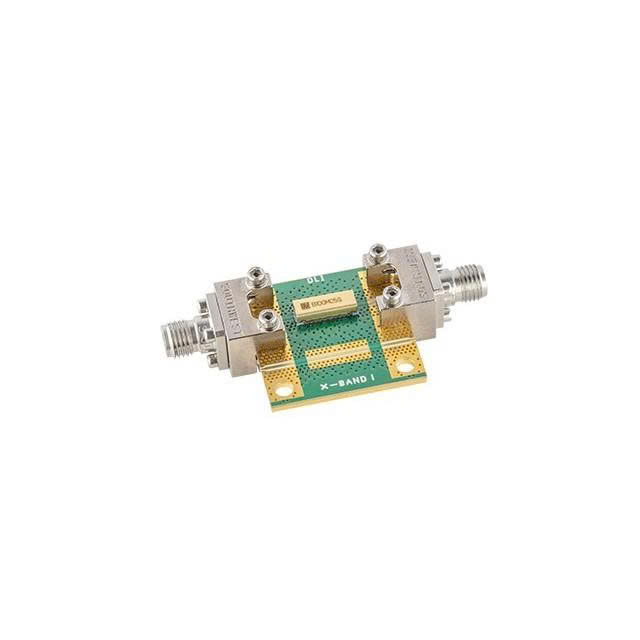

DEB-B096QC2S là bo mạch thử nghiệm/đánh giá (Design Evaluation Board – DEB) cao cấp được thiết kế bởi Knowles Dielectric Labs (DLI). Bo mạch này tích hợp sẵn bộ lọc băng thông (Bandpass Filter) mã B096QC2S hoạt động ở dải tần số 8.0 GHz – 12.0 GHz (Băng tần X).
Đây là giải pháp phần cứng nguyên mẫu lý tưởng dành cho các kỹ sư RF, giúp đơn giản hóa quy trình đo kiểm, đánh giá hiệu năng thực tế của linh kiện trước khi tiến hành sản xuất hàng loạt, từ đó rút ngắn đáng kể thời gian đưa sản phẩm ra thị trường (Time-to-market).
Các tính năng và ưu điểm vượt trội
- Thiết kế đồng bộ “Plug & Play”: Bộ lọc SMD B096QC2S đã được hàn sẵn lên bo mạch với đường truyền vi dải (coplanar waveguide) tính toán chuẩn xác ở trở kháng 50 Ohm.
- Vật liệu nền chất lượng cao: Sử dụng bo mạch nền Rogers RO4350B (độ dày 10 mil), tối ưu hóa cho các ứng dụng tần số cao để giảm thiểu sai số và độ hao hụt tín hiệu.
- Đế nhôm tản nhiệt vững chắc: Tích hợp sẵn đế nhôm (aluminum base plate) giúp tăng độ bền cơ học khi thao tác lắp đặt trong phòng thí nghiệm và hỗ trợ tản nhiệt tối ưu.
- Kết nối chuẩn RF: Trang bị sẵn các cổng kết nối đồng trục RF chất lượng cao ở hai đầu Vào/Ra (I/O), cho phép kết nối trực tiếp và dễ dàng với Máy phân tích mạng Vector (VNA).
- Kết quả đo đạc chính xác: Thiết kế mạch test chính hãng loại bỏ tối đa các nhiễu ký sinh do hàn tay thủ công, đảm bảo phản ánh chính xác 99% hiệu suất thực tế của lõi lọc.
Thông số kỹ thuật chi tiết của DEB-B096QC2S
| Thuộc tính | Thông số kỹ thuật |
|---|---|
| Mã sản phẩm | DEB-B096QC2S |
| Nhà sản xuất | Knowles Dielectric Labs (DLI) |
| Loại thiết bị | Bo mạch đánh giá RF (Evaluation Board) |
| Mã bộ lọc tích hợp | B096QC2S (Bandpass Filter) |
| Dải tần số hoạt động | 8.0 GHz – 12.0 GHz (X-Band) |
| Tần số trung tâm | ~9.6 GHz – 10.0 GHz |
| Độ hao hụt chèn (Insertion Loss) | < 3 dB (Phụ thuộc vào dải tần cụ thể) |
| Vật liệu bo mạch | Rogers RO4350B (10 mil) |
| Kiểu kết nối I/O | Cổng đồng trục RF (RF Connectors) |
Ứng dụng tiêu biểu của sản phẩm
Bo mạch đánh giá DEB-B096QC2S được ứng dụng rộng rãi trong các giai đoạn nghiên cứu, phát triển (R&D) và thử nghiệm các hệ thống vi sóng cao tần như:
- Hệ thống Radar băng tần X: Thiết bị radar quân sự, radar hàng hải và radar thời tiết.
- Truyền thông vệ tinh (SatCom): Các trạm mặt đất hoặc thiết bị đầu cuối thu phát tín hiệu.
- Thiết bị Tác chiến điện tử (EW): Hệ thống phòng thủ, gây nhiễu và bảo mật thông tin quân sự.
- Phòng thí nghiệm R&D: Công cụ đắc lực cho các viện nghiên cứu, trường đại học và phòng Lab đo kiểm RF vi sóng.
